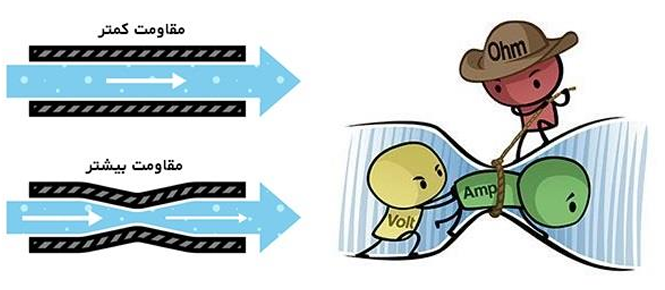

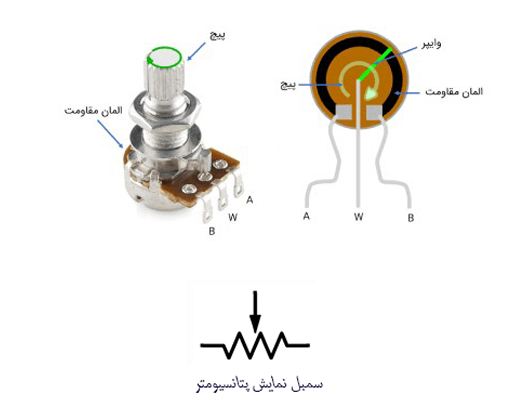

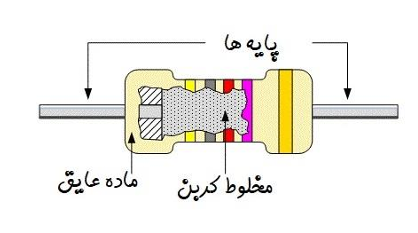

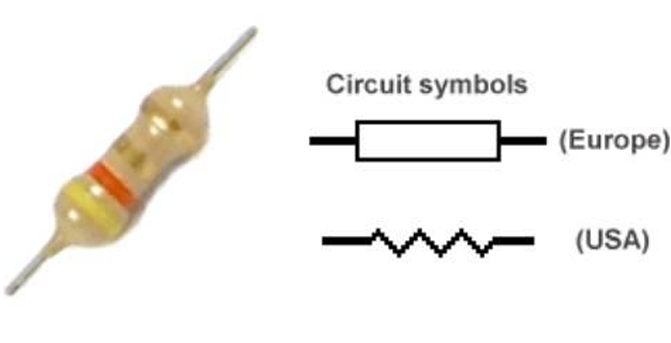

راهنمای کامل مقاومت‌های الکتریکی ؛ انواع، محاسبه و انتخاب منبع

مثال ۱:

نوارهای رنگی یک مقاومت، از چپ به راست، به ترتیب، آبی، خاکستری، قهوه‌ای و طلایی است. مقدار مقاومت را بیابید.

پاسخ:

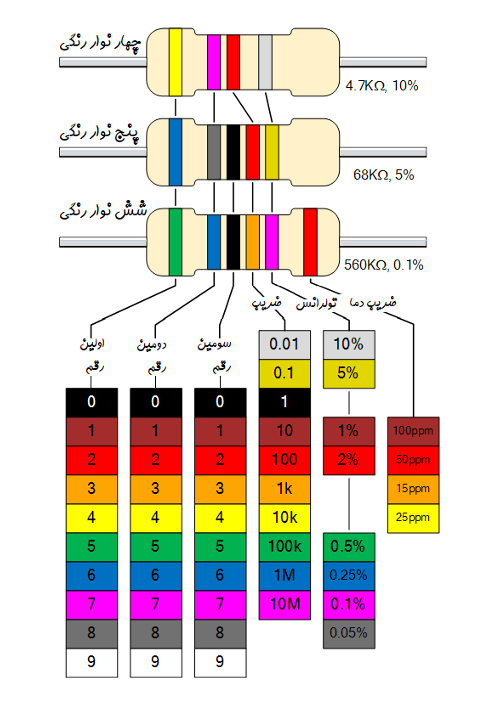

واضح است که این مقاومت چهار باند نواری دارد. با توجه به جدول بالا، اولین رقم مقدار مقاومت برای رنگ آبی ۶ و دومین رقم ۸ است. رقم سوم، ضریب و رقم آخر، تلرانس مقاومت را نشان می‌دهد. این اعداد را کنار هم می‌گذاریم و مقدار مقاومت به اهم را می‌خوانیم. در صورت نیاز، مقدار مقاومت به کیلواهم و مگااهم تبدیل می‌شود. بنابراین مقدار این مقاومت Ω68 \times 10Ω اهم با تلرانس ۵ درصد است. این تلرانس توسط کارخانه تعیین می‌شود. به این معنی که مقدار مقاومت، در پنج درصد محدوده مقدار نامی آن تغییر می‌کند. به عبارت دیگر، مقدار مقاومت ممکن است تا ۳۴ اهم نسبت به ۶۸۰ اهم خطا داشته باشد.
ΩΩ 680 \times 5\Ω = 34 \Omega \rightarrow R = 680 \pm 34 \Omega ΩΩ
